一、用途：

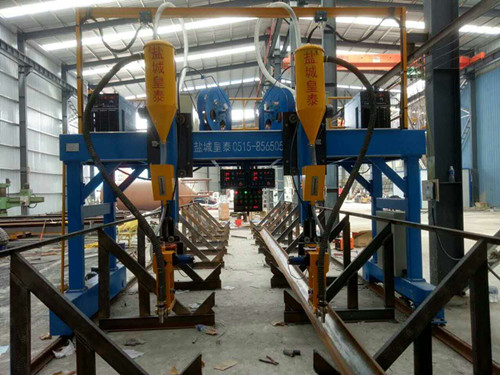

   LMH4000門型自動埋弧焊機是專門為焊接H型鋼生產設計制造的一種專用設備。我公司生產的鋼結構龍門焊可以雙向來回焊接。在更換上配套使用的箱型梁導弧架后可以順利的進行箱型梁焊接。

二、技術參數

1、適用H型鋼尺寸

  寬       度：          200-800㎜

   高       度：          200-1500㎜

2、焊 接 速 度：          250-2500㎜/min。

3、焊縫跟蹤方式：         機械調整自動跟蹤。

4、電       源：          380V/3P/50HZ。

5、回 車 速 度：          3000㎜/min。

6、焊接 電焊機：          ZD-1250

7、焊 絲 直 經：          3.2-5㎜。

8、軌 道 寬 度：          4000㎜。

9、調 速 方 式：          變頻無級調速。

10、驅動:                 雙邊驅動

11、升降 柱調節：         上下電動。

12、焊 劑 料 桶：         2×100㎏。

13、軌 道 長 度：         18000㎜*2（客戶自備）。

14、外形 尺寸mm：        長×寬×高（2150×4450×3600）

三、工作原理與結構特性

1、 工作原理

本機工作原理同焊機工作原理，是利用電弧能量將焊接母材熔化，同時填充材料也熔化，使填充材料與母材結合在一起的工作機器。

2、 結構特性

   本機主要由電焊機、門架、回收裝置、導向裝置、電控系統組成。

A、 電焊機配置國產成都焊研ZD-1250焊機。

B、 門架采用型材焊接而成。

C、 回收裝置主要用于焊劑的自動覆蓋和自動回收循環系統。

D、 導向裝置在焊接過程中可以跟蹤焊縫，具有上下左右自動補償功能。

E、 電控部分主要包括有按鈕、接觸器、保險絲、變頻器、數顯表等一系列電器元件。

四、安裝調試

本機主機在工廠內已經做好調試工作，為保證質量必須進行下列工作：

1、 開箱后對機器進行清洗去污工作。

2、 調整好軌道水平度和兩軌道平行度。

3、 整機吊裝在軌道平面上。

4、 掛好電纜線，接通電源。

5、 檢查各電路是否接通或短路。

五、操作規程

1、焊前檢查

    A、軌道上是否有異物阻擋及整潔。

B、焊粉量及流量是否足夠及通暢。

C、電源及保險絲是否完好正常，MZ-1250主機應處于焊接條件位置。

D、焊口清除：焊口易附著水氣、灰塵、油脂、焊渣及涂料、這些都是焊道廢氣的來源。使得焊接后，焊道產生脆化及氣孔，因此必須清除干凈。

E、開車檢測焊絲焊粉是否通暢，電纜臺車是否有松動現象及其軌道是否有障礙物，

接地線及焊接電纜是否真的接緊，是否有燒毀現象。

F、焊絲盤是否運轉通暢。

2、加入藥劑

A、 在斷電情況下，打開初級分離器將藥劑裝入（約50㎏），裝好初級分離器。

B、 打開料斗手閥，使小藥斗內充滿焊劑。

C、 在焊接過程中將漏斗打開，啟動回收裝置連續放料，回收工作進行。

D、 每班應攪拌回收裝置粉塵袋，清除雜物，檢查焊劑量，如有必要加入藥劑則加入一定量藥劑，同時檢查一次氣密性。

3、焊接操作

A、 先后接通總電源、門架驅動電源及焊接電源。

B、 將伸縮柱升起。

C、 門型架移到起焊位置，調整伸縮柱之高度，使機頭置于焊件口邊緣。

D、 配合焊口形狀調整高度，按下焊絲手動開關，將焊絲送出，將焊絲用鐵剪剪去碳化部分，以銳角為宜，利于起弧。

E、 調節NA-3使直流系統的焊絲與工件接觸，調節NA-4使交流系統上的焊絲離工件約10㎜。

F、 將藥劑覆蓋在焊口與焊絲上。

G、 依焊接程序設定焊接速度，焊接電壓電流，將焊接開關打在“自動”位置。

H、 按下行走開關，同時按下NA-3及NA-4或MZ-1-1000的工作開關，實現自動焊接。

I、 焊接完畢后，關掉焊粉回收機，將機臺退回原來起焊處，進行下一次焊接（F、G僅用于林肯焊機）。

4、焊接時注意事項

A、 焊接起弧后，注意焊縫成型后形狀（可適當調節電流、電壓、焊接速度焊絲高度等）。

B、 調節焊劑流量，焊接時目視焊縫，以熔池為“微紅”狀態最佳。

C、 焊絲輸送過程無卡阻現象。

D、 注意焊劑循環情況，不得有堵塞現象。

E、 焊接時注意門架行走平穩性。

六、維護保養

為保證機械使用壽命請按下列保養方法保養：

每日檢查

定期保養

七、提供的配置部件

A、 行走驅動電機配用1.1KW減速電機2臺（杭州）

B、 焊臂升降配用750W減速電機2臺（杭州）

C、 焊劑回收機2臺、藥粉斗2套、吸咀2只和吸粉管2×5米（無錫）

D、 配ZD—1250埋弧焊機2臺（成都華遠或者焊研）

E、 導弧裝置2套（包括焊槍）

F、 線纜移動滑車7只

G、 電器箱1臺、控制箱1臺, 電器(正泰), 變頻器(富凌)

八、易損件（不在包修范圍）

    導電桿，導電咀，導弧架壓輪，送絲管，焊劑回收管，送絲輪，回收機布袋，導向軸承，焊槍微調裝置，所有控制按鈕。

九、技術文件

A、整機基礎圖（合同生效后發用戶）

B、整機使用說明書（含線路掛線支架制作圖、V型架制作圖）

C、裝箱單

十、需方提供的部分

1、24㎏路軌36米

2、按提供的資料做好基礎。

3、線路掛線支架。

4、焊件V型架

5、減速機用（40-46號機械油）

6、進相線50平方*3+1（長度30米）、10平方+1（長度8米）

7、需方按供方提供的資料做好基礎、焊接件后通知供方進場安裝。
